二階（直接）分析方法理論介紹

二階分析法（直接分析法，高等分析）是一種基於非線性分析理論的系統整體分析方法，立足於反映結構體系的真實響應。該方法由於考慮了結構的 P-Δ 和 P-δ 效應，以及系統整體與構件局部的初始缺陷，可以準確地反映結構受力和穩定性情況。該方法無需進行框架分類、假設構件有效長度或放大桿端彎矩，使得設計過程簡單、高效、可靠，僅需進行截面承載能力校驗。該方法已陸續出現在世界各主流鋼結構規範中，並且逐漸成為首選方法，如在美國 AISC-2010 規範中，直接分析法正式寫入新 AISC 規範的主要章節 Chapter C，並在傳統線性分析方法之前。當今，各大諮詢公司已紛紛採用二階分析方法，並在許多重大工程專案中得以廣泛應用。該方法將逐步取代傳統的線彈性設計方法，成為結構設計的主流。

其分析特點

• 基於非線性理論的系統整體分析方法
• 考慮了結構的 P-Δ 和 P-δ 效應
• 考慮了系統整體的缺陷
• 考慮了構件局部的初始缺陷
• 考慮構件殘餘應力和材料彈塑性
• 構件設計僅需截面承載力校驗

基於非線性理論的系統整體分析方法

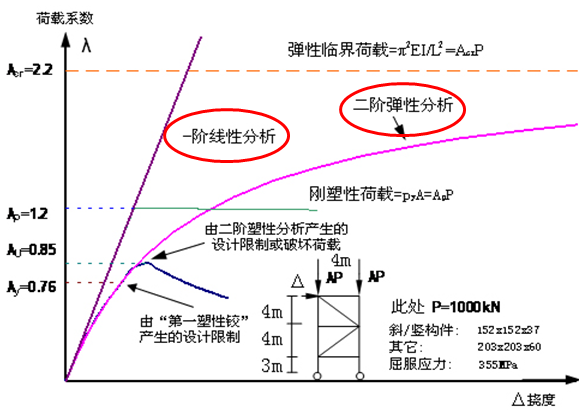

考慮了結構變形對平衡的影響，其平衡方程是建立在變形後的構形上，與一階線性分析中不考慮變形對平衡的影響，有著本質上的區別；研究中已提出幾十年，最近十多年隨著各國規範的更新得以廣泛應用，並呈現逐步取代傳統線性分析方法的趨勢；計算機軟硬件和互聯網技術的飛速發展，為二階分析法的廣泛應用奠定了基礎。

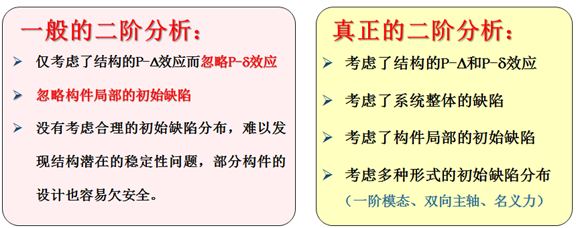

但是，有些結構設計軟體宣稱擁有二階分析與設計能力，下面將比較真正的二階分析方法與軟體常宣稱的「二階分析」方法，如下圖：

因此，選用軟體時，需了解該軟體是否真實擁有二階分析能力。

考慮了結構的 P-Δ 和 P-δ 效應

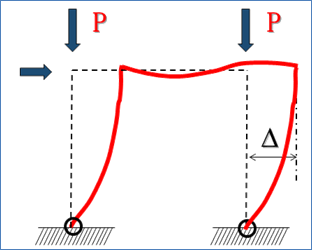

P-Δ 效應：結構系統效應 (Structure Effect)

結構系統在側向荷載和豎向荷載共同作用下，系統節點位移和豎向荷載將產生附加的彎矩，稱為 P-Δ 彎矩。

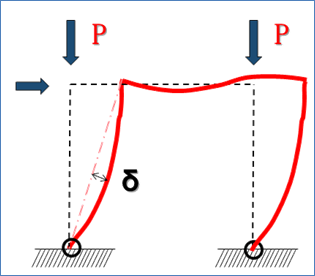

P-δ 效應：構件效應 (Member Effect)

構件在彎矩和軸向力共同作用下，構件變形產生的附加彎矩，稱為 P-δ 彎矩。對於細長構件，如大長細比柱子、斜撐等，應特別留意 P-δ 效應。

考慮了系統整體的初始缺陷

為了考慮實際結構存在的施工偏差和整體初始傾斜等因素，在分析過程中，需要把整體缺陷的影響考慮在內。

考慮了構件局部的初始缺陷

為了考慮實際構件中存在的初始彎曲，在分析過程中，需要把構件初始缺陷的影響考慮在內。

構件的初始缺陷對於獲得正確的設計內力、桿件變形並且發現潛在的穩定性問題，起著舉足輕重的作用。真正的二階分析（直接分析）必須考慮桿件的初始缺陷！

考慮構件殘餘應力和材料彈塑性

殘餘應力 (Residual Stress)

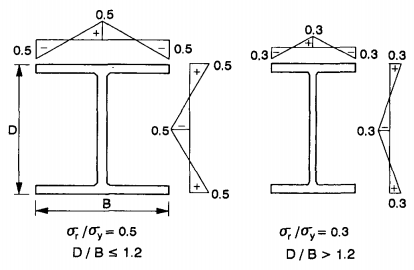

指的是構件在加工過程產生的內應力，但在不同的加工工藝下，如冷彎、熱軋或焊接等，相應的殘餘應力值也有所不同。例如 ECCS 給出的熱軋 I 型截面設計殘餘應力分佈圖。

材料彈塑性 (Material Yielding)

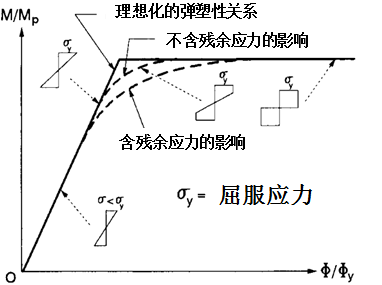

指的是構件承載超越彈性極限的荷載時，部分截面進入彈塑性階段，並沿構件長度方向發生塑性擴展的情況。例如一個 I 型截面的彎矩曲率關係曲線。

剛度折減 (Stiffness Reduction)

為了考慮構件殘餘應力及材料彈塑性的影響，在二階分析法中，將對構件的抗彎剛度 EI 和軸向承壓剛度 EA 進行折減。其折減係數，依據相關規範獲得。

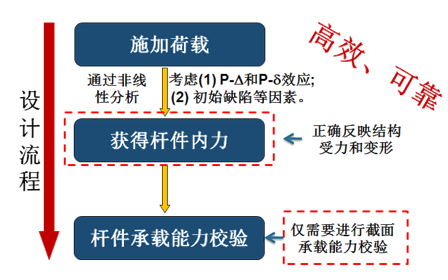

總結：二階（直接）分析法設計流程

二階直接分析法通過考慮幾何非線性、材料非線性、初始缺陷等真實因素，建立變形後的平衡方程，直接求解結構真實響應，最終僅需進行截面承載力校驗，省去了傳統方法中繁瑣的有效長度假設與桿端彎矩放大步驟，使設計更加安全、高效、可靠。
